電動排泥閥J941X
- 品牌：???瑞奇閥門
- 型號：???J941X
-

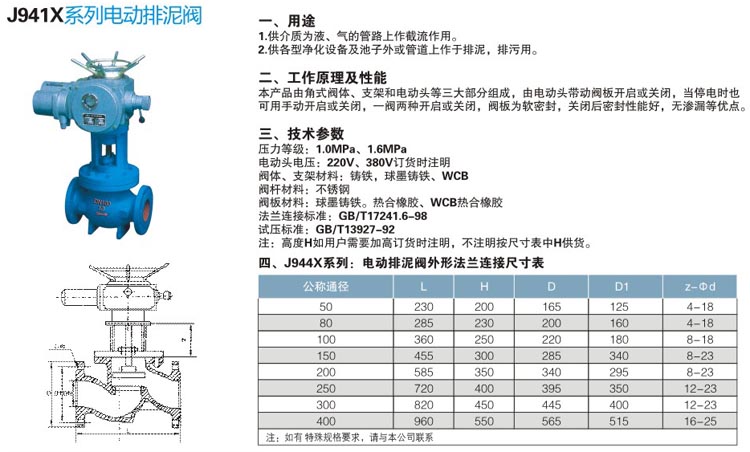

電動排泥閥J941X
一、電動排泥閥工作原理及性能：
電動排泥閥又名電動隔膜排泥閥,由閥體、支架和電動頭等三大部分組成，由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后密封性能好，無滲漏等優點。
二、電動排泥閥用途：
1、供介質為液、氣的管路上作截流作用。
2、供各型凈化設備及池子外部或管道上作于排泥，排污用。
三、電動排泥閥技術參數：
壓力等級：1.0MPa 1.6MPa
電動頭電壓：220V、380V訂貨時注明。
閥體、支架材料：鑄鐵，球墨鑄鐵，WCB
閥桿材料：不銹鋼
閥板材料：球墨鑄鐵，熱合橡膠、WCB熱合橡膠
法蘭連接標準：GB/T 17241.6-98
試壓標準：GB/T 13927-92
注：高度H如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨。

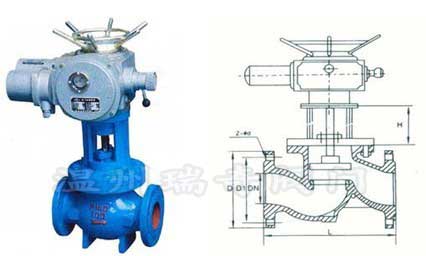

四、電動排泥閥結構圖
五、電動排泥閥法蘭連接尺寸：
|
DN |
L1 |
L2 |
H |
D |
D1 |
Z-фd |
|
50 |
110 |
95 |
200 |
165 |
125 |
4-8 |
|
80 |
135 |
125 |
230 |
200 |
160 |
4-8 |
|
100 |
160 |
125 |
250 |
220 |
180 |
8-18 |
|
150 |
205 |
145 |
300 |
285 |
340 |
8-23 |
|
200 |
220 |
185 |
350 |
340 |
295 |
8-23 |
|
250 |
260 |
205 |
400 |
395 |
350 |
12-23 |
|
300 |
280 |
245 |
450 |
445 |
400 |
12-23 |
|
400 |
335 |
310 |
550 |
656 |
515 |
16-25 |
電動排泥閥適用于水處理廠各類沉淀池,污泥池,用以排放水池內泥沙,污物及廢水.電動排泥閥采用雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感.潤滑、密封性能好，采用襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,排泥閥采用手動或電動集中控制.經久耐用,使用壽命長。
